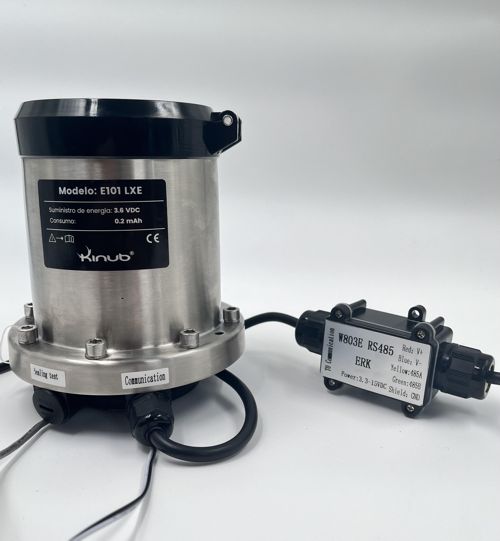

Electromagnético E101LXE
.jpg)
Electromagnético E101LXE
Estandar: GB / T778-2018 | JJG162-2009 | ISO 4064-3.2014
Clase: 1 / 2 (opt)
Salidas: 4-20 mA, pulsos OTC
Comunicacion: RS485 ModBus
Descripción
El medidor de agua electromagnético de la familia LXE es un tipo de instrumento para medir el flujo volumétrico de un líquido conductor, basado en el principio de inducción electromagnética de Faraday. Diseñado especialmente para industrias de abastecimiento de agua. Apto para medir el flujo de agua de suministros urbanos, plantas de tratamiento de aguas residuales, proyectos de conservación de aguas e incluso en lugares sin suministros de energía.
Características
- Sin partes móviles en el carrete de medición
- Requisitos mínimos para instalación.
- Electrodos y revestimientos con buena resistencia al desgaste y corrosión, personalizables dependiendo de la aplicación a medir.
- Fuerte capacidad anti-interferencia.
- Configuración por control remoto infrarrojo.
- Microprocesador de última generación, velocidad de cálculo rápida, alta precisión, excitación de onda rectangular de baja frecuencia, frecuencia de excitación ajustable, diseño de bajo consumo energético.
- Cuenta con funciones de autodiagnóstico y autocontrol.
Especificaciones Técnicas
- Estándar GB / T778-2018 | JJG162-2009 | ISO 4064-3.2014
- Dirección del flujo Flujo positivo / negativo / neto
- Rango de flujo R160 / 250/400 （opcional）
- Clase metrológica Clase 1 / Clase 2 (opcional)
- Pérdida de presión ∆P40 Temperatura T50 Presión 1.6MPa （La presión se puede personalizar）
- Visualización Unidad electrónica con pantalla LCD integrada (Caracteres de 7mm para el gasto y 10mm para el volumen acumulado) Conductividad ≥20μS / cm
- Velocidad de flujo inicial 5 mm / s
- Salidas 4-20 mA, pulsos OTC
- Comunicación RS485/ Bluetooth/ LORA/NBIOT (opcional, requiere alimentación externa)
- Protocolos CJT188 / MODBUS RTU / HART / PROFIBUS-DP (opcional)
- Sensibilidad al perfil de flujo Mínimo U5, D3 / Sugerido U10, D5
- Compatibilidad electromagnética Nivel E2
- Tipo de conexión Bridada, GB / T9119-2010
- Protección IP68 Voltaje de operación 3.36 VDC
- Temperatura ambiente -10 ℃ ～ + 75 ℃ Humedad relativa 5% ～ 95%
- Tipo de instalación Horizontal y vertical Material del electrodo Acero 316L (Personalizable)
- Material del cuerpo Acero al carbón / acero inoxidable 304 (Personalizable)
- Método de puesta a tierra Anillo de puesta a tierra / electrodo de puesta a tierra (opcionales
